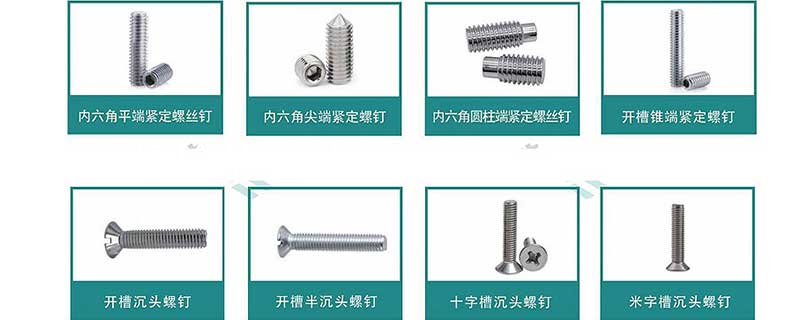

大家好今天來介紹螺栓的畫法 proe(proe六角螺栓畫法)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

PROE的螺紋怎么畫呀

螺旋掃描會嗎？點擊它，再選一個平面，平行與螺旋方面的平面，點兩次，確定，它自動進入一個平面，然后，參照，選中你要畫螺紋的起點，即圓輪廓線和螺紋的起始線。再畫一中心線作為螺旋中心線即圓的軸線。再從剛才參照的起點畫一根實線，實線的長度即為螺絲的長度完成草圖，確定。再會彈出一個自動的螺距，可改可不改。最好不改。確定。它會自動進入一個平面，找到剛才參照的起點，畫一個螺紋的截面，小三角形。然后，完成草圖，確定，預覽。就可以了，完成。不懂的話，再問我。 應該很詳細了。

金色o麥芽糖

2011-07-26TA獲得超過837個贊

一般在proe里不畫螺紋的，這個太占容量了。我記得是畫一個裝飾性的類似螺紋的陰影的。我們在一般工作中，都只是畫光的一根桿子。只是在出圖的時候，在圖上標注多少的螺紋就好了。如果正式畫螺紋是用螺旋掃描啊。不過光生成時間就要很長很長。

machanchan86

2011-07-26TA獲得超過401個贊

點插入-螺旋掃描-伸出項

踐設者

2020-12-23

UG或Proe/Creo產品設計教程：兩個塑膠裝配件"內外螺紋"的畫圖

用PROE如何畫六角螺栓的螺紋詳細過程急求重謝

先造型螺栓外形(圓柱體)，然后用螺旋掃描-切除，按提示一步一步選，要畫一條中心線和一條切除方向的引導線(可以理解成車床車螺紋時的進刀軌跡)，中心線與圓柱體中心一致，引導線就可理解成螺紋的中徑，然后看你需要多大的螺紋，畫出牙形(牙形尺寸其實就是車床上用的螺紋車刀的尺寸)，最后掃描一下就成了。杭州鋼久機電設備有限公司QQ254796662

誰知道如何在PROE中畫螺絲

如果你確實想創建一個螺絲的實體特征，那么你可以用螺旋掃描特征來創建，首先創建一個螺絲直徑大小的圓柱實體，然后指令位置：插入==》螺旋掃描=》切口。。，進去后就可以定義你的螺絲截面形狀了（一般是三角形了），有關螺旋掃描指令的使用，你可以參考下面的圖文教程和視頻：圖文教程：http://wenku.baidu.com/view/45c83428915f804d2b16c10e.html螺旋掃描視頻：http://video.sina.com.cn/v/b/6249005-1297211291.html如果你只是想作為一個標準件使用或是在工程圖里表示，其實可以選擇使用修飾特征，指令位置：插入==>修飾=》螺紋，這樣就可以創建一

wwwwoshidami

2016-12-04

1，新建零件文件*.prt。2，旋轉或拉伸一個圓柱體。 3，插入--->螺旋掃描, 3°1畫軌跡：參照圓柱體的輪廓，用可用邊做掃影軌跡，其長度為螺紋的長度。打鉤完成。 3°2畫螺紋截面：草繪掃描的截面為三角形，尺寸依螺絲而定。打鉤完成。 3°3輸入螺距P。點確定，螺紋就畫好了。4，修改軌跡或截面，在“螺旋掃描”截面中點

以上就是小編對于螺栓的畫法 proe proe六角螺栓畫法問題和相關問題的解答了，希望對你有用
